【異音解消】FD-300S型TOHIN|ロータリーブロワーメンテナンス方法!

記事内に商品プロモーションを含む場合があります

ロータリーブロワーのメンテナンスが難しいと感じる方は多くいます。

メンテナンスを怠ると性能が低下し、故障の原因になります。オイル切れやフィルター詰まりは、トラブルを引き起こすため注意が必要です。

本記事では、「FD-300S」型ブロワーを例に、メンテナンス方法について解説します。記事を読むことで故障リスクを軽減し、ブロワーの寿命を延ばせます。

紹介するメンテナンス方法は、他のロータリーブロワーにも応用可能です。メンテナンスを実施し、安定した運転を維持しましょう。

» オイルシール・Oリング交換方法はこちら

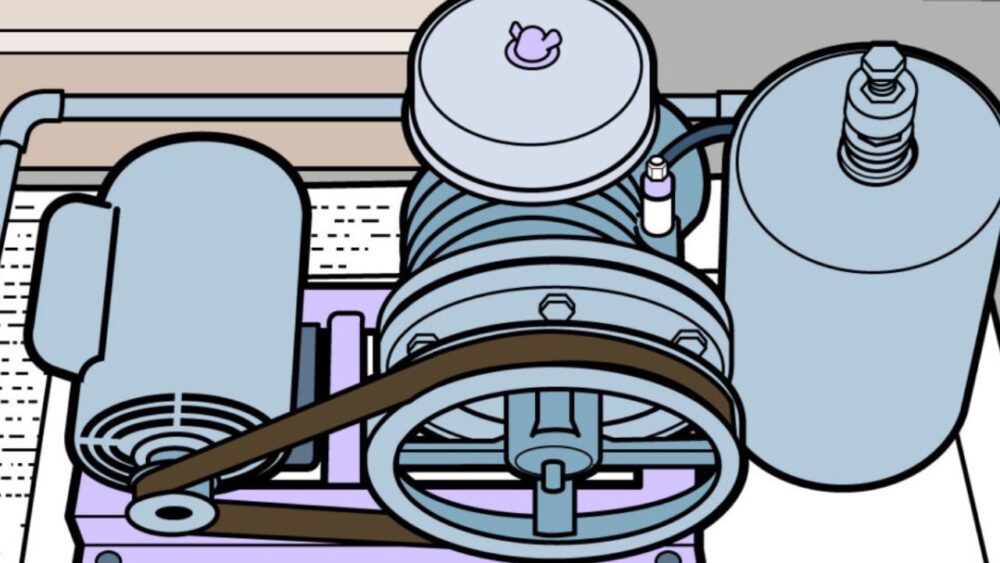

ロータリーブロワーの仕組みと役割

ロータリーブロワーの仕組みと役割

ロータリーブロワーは、槽内の微生物に酸素を供給し、さまざまな配管へ空気を送る役割です。

内部のローターが空気を吸引して高圧を発生させ、吐出口から排出します。この仕組みにより、安定した風量が維持できます。

ロータリーブロワーメンテナンス方法5選

定期的なメンテナンスの重要性

ロータリーブロワーを長期間安定して使用するには、定期的なメンテナンスが欠かせません。主なメンテナンス箇所は以下のとおりです。

  • フィルター清掃
  • オイルの管理とチェック方法
  • Vベルトとプーリーのメンテナンス
  • ストレーナーの清掃
  • ネジ溝の清掃手順

フィルター清掃

フィルター清掃の手順

フィルターの詰まりは空気の流れを阻害し、効率を低下させます。清掃手順は以下のとおりです。

  1. 作業前に電源をオフにする
  2. 上部のフィルターカバーを外し、フィルターを取り出す
  3. ブラシやエアダスターでゴミやホコリを除去する
  4. フィルターを正しい位置に戻す

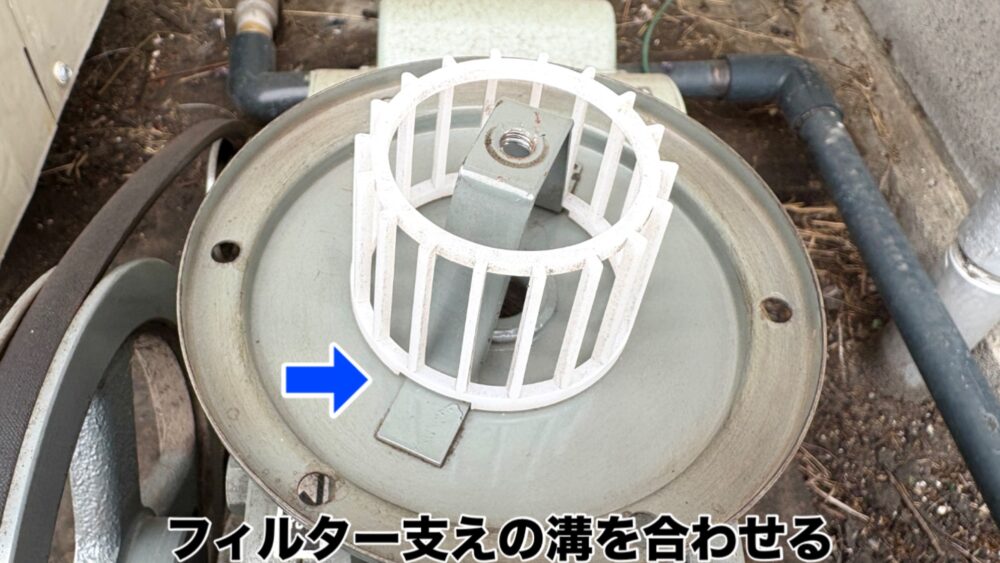

フィルター

清掃後のフィルターです。

エアーフィルター支えは、溝にしっかりと合わせて取り付けましょう。

オイル管理とチェック方法

オイルの管理とチェック方法

オイル管理はブロワーの性能維持に重要です。不足すると内部部品が摩耗し、焼き付きの原因になります。

一台運転や吐出圧力が高い現場では、オイルの消費量が増えるため注意が必要です。以下のポイントを押さえ、適切に管理しましょう。

  • オイルゲージでオイル量が指定範囲内か確認する
  • ベルトを回し、オイルが均等に循環しているか確認する
  • 点滴ノズルでオイルが適切な速度で滴下しているか確認する
オイル補充後

オイル補充後のオイルゲージ棒の状態です。

オイル管理

東浜ロータリーブロワーの純正オイルは「出光ダフニースーパーハイドロ68X」です。

粘度が低いオイルは消耗が早く、循環中に劣化するため、定期的な交換が必要です。オイルは半年~1年ごとに全量を交換しましょう。

ブロワーメーカーオイルの種類
東浜ロータリーブロワーダフニースーパーハイドロ68X
アンレットルーツブロワー(BSR・BSS・BER用)スーパーギアオイル220
アンレットルーツブロワー(BS)スーパーギアオイル460

Vベルトとプーリーのメンテナンス

Vベルトやプーリーは、ブロワーの動力を伝える重要な部品です。ベルトが劣化や緩むと、空気供給が不安定になります。

以下を参考に、ベルトの張りを適切に調整しましょう。

  • ベルトの張りを手で押して確認し、緩みがあれば調整する
  • Vベルト中央を指で押し、たわみが10mm以内か確認する
  • プーリーのゴミや汚れを確認し、必要に応じて清掃する
  • ベルト張りが強すぎる場合は音が出ないよう調整する
道具屋さん楽天市場店
¥594 (2025/01/08 17:17時点 | 楽天市場調べ)
\ポイント最大11倍!/
楽天市場
\ポイント5%還元!/
Yahooショッピング

ストレーナーの清掃

ストレーナーとネジ溝の清掃

オイルが循環しない場合は、ストレーナーやネジ溝にゴミが詰まっています

ストレーナー

定期的に部品を清掃すると、オイルの流れをスムーズに保てます。

オイルの流れを確保

汚れが溜まるとオイルの流れが悪くなります。ストレーナーを取り外し、汚れの状態を確認しましょう。

ストレーナーが破損しているとゴミを吸い込み、点滴ノズルの詰まりの原因になります。

汚れたストレーナー

ソフトブラシやウエスでストレーナーを丁寧に清掃し、新しいシールに交換してください。

ストレーナーを丁寧に清掃

清掃後のストレーナーです。

新品のストレーナー

新品のストレーナーはこちらです。以下の動画でオイル交換の手順を紹介しています。

ネジ溝の清掃

ネジ溝清掃の手順

写真は新品の点滴ノズルです。

オイルが滲んでいるか確認

写真を参考に上部のネジを緩め、オイルの滲みを確認しましょう。プラスドライバーでネジを外し、ブラシを使って丁寧に清掃してください。

汚れを取り除くことで、オイルの滴下速度が改善されます。

オイルの滴下速度が改善

以下の動画では、新品のロータリーブロワーのオイル滴下速度を紹介しています。

異音・オートカット機構動作の原因・チェック項目について

異音やオートカット機構が動作する場合、以下の対策を参考にしてください。

  • 異音の原因特定方法
  • オートカット機構動作の原因について
  • ロータリーブロワーチェック項目

異音の原因と特定方法

異音はブロワー故障の前兆です。発生した場合は、早急に原因を特定し、修理や部品交換を行いましょう。

異音がブロワー本体からか、モーターからかを判断することが重要です。以下の方法で確認してください。

モーターのみの運転
Vベルトを外し、モーター単体で運転し、音の発生源を確認しましょう。モーターから「ゴリゴリ」という音がする場合は、ベアリングの摩耗が疑われます。
本体の確認
本体から異音がする場合、原因としてオイル不足やローターの劣化が考えられます。金属が擦れる音がする場合は、ベアリングを交換してください。ローターや羽に傷や焼き付きがある場合は、修理負荷になるため注意が必要です。

以下の動画でも解説しています。

オートカット機構動作の原因について

ロータリーブロワーには、モーター損傷を防ぐオートカット機構が内蔵されています。

オートカットが作動した場合、モーターに過電流が発生している可能性があります。主な要因は以下のとおりです。

ブロワー側の問題
オイル切れによる回転の重さやベアリングの破損が原因で、回転がスムーズに行われないことがあります。
モーターの不具合
ベアリングの劣化やコイルの焼損が原因として考えられます。Vベルトを外し、モーター単体で回して異音がなければ、モーター本体の問題ではない可能性が高いです。
建物側の電源問題
分電盤からの距離が長いことや、細いケーブル、タコ足配線による過大な負荷が原因で、不具合が発生する場合があります。

ロータリーブロワーチェック項目

ロータリーブロワーのメンテナンスでは、以下の項目を確認しましょう。

確認事項詳細
異音の確認Vベルトを外し、異音の原因が本体かモーターかを確認する。
フィルターの清掃詰まりが浄化槽の機能低下を招くため、定期的に清掃する。
オイルの交換潤滑低下を防ぐため、メーカー推奨のオイルと周期で交換する。最低でも年1回は全量交換が必要。
ベルトの調整緩みによる性能低下を防ぐため、定期的にベルトの張りを調整する。
振動の確認振動は故障の兆候であり、異常があれば修理が必要。
ベアリングの劣化回転問題を防ぐため、劣化時や異音がある際は交換が必要。
散気管の詰まり異物の詰まりで負荷が増加するため、穴を開けるか水圧洗浄で対応する。
モーターと本体のチェック動作不良時にモーターや本体のロックを確認し、ベルトを外して調査する。
循環ホースの確認ホース内のオイルが茶色の場合、オイル切れで焼き付いている可能性がある。点滴ノズルのオイルの落ちる速度も確認する。
ロックの解除方法吸気口を外し、パーツクリーナーや灯油を少量入れて回しロックを解除する。
損傷の確認異音が解消されない場合、内部羽根の傷を確認する。
圧力の確認エアー漏れを確認し、圧力計で測定する。
修理の可否本体の異音が許容範囲内ならオーバーホールで使用可能。羽根に損傷やオイル切れによる焼き付きがある場合は修理不可。

» ロータリーブロワーのOリングオイルシール交換方法

HC型ベアリング分解方法は、以下の動画をご覧ください。

まとめ

ロータリーブロワーの長寿命化

ロータリーブロワーを長く使用するには、定期的なメンテナンスが欠かせません。フィルター清掃オイル管理、異音確認が重要なポイントです。

ストレーナーやネジ溝を定期的に清掃し、オイルの循環をスムーズに保ちましょう。

以下の動画では、オイル抜きパイプを使用した方法を紹介しています。ロータリーブロワーを多く管理している方は、一本持っておくと便利な商品です。
